體積小巧，外形緊湊，尤其適用于空間位置受限制的工業機械及液壓設備應用
T300/T301系列非常適合受空間限制需要小尺寸殼體的工業應用。該殼體由單片304不銹鋼通過機加工制成，以此對內部電子元件提供額外的保護。采用壓阻式陶瓷傳感器，并通過ASIC信號進行調節，可實現良好的熱補償輸出效果。
特點 FEATURES：
- 壓阻式陶瓷傳感器
- ASIC 信號調節
- 齊平膜
應用 APPLICATIONS：
- 工業設備
- 安全監測
- 移動設備
產品規格 Specifications
| 精度 Accuracy | 0.5% BFSL |
|---|---|
| 壓力范圍 Pressure Range | 0 - 7,500 PSI (517 BAR) |
| 耐壓 Proof Pressure | 200% FS (≤3000psi), 160% FS (>3000 psi)(207 BAR) |
| 破裂壓力 Burst Pressure | 基于壓力范圍 140-400% FS (請咨詢廠家) |
| 長期偏移 Long Term Drift | <0.3% FS @ 77°F (25°C) |
| 溫度誤差 Thermal Error | 7.5 psi ≥ 100 psi: 0.01% FS/°F (0.018% FS/°C) 100 psi > 400 psi : 0.009% FS/°F (0.016% FS/°C) 400 psi ≥ 1000 psi: 0.011% FS/°F (0.019% FS/°C) 1000 psi > 3000 psi: 0.012% FS/°F (0.021% FS/°C) 3000 psi ≥ 7500 psi: 0.018% FS/°F (0.0028% FS/°C) |
| 補償溫度 Compensated Temperatures | T300 系列: 32°F - 185°F (0°C - 85°C) T301 系列: -40°F - 257°F (-40°C - 125°C) |
| 工作溫度 Operating Temperatures | -40°F - 257°F (-40°C - 125°C) |
| 存儲溫度 Storage Temperature Rating | -40°F - 275°F (-40°C - 135°C) |
| 過程連接 Process Connection | 304不銹鋼 |
| 接液材料 Wetted Materials | 陶瓷 Al2O3 NBR (標準) 或 可選: FKM,HNBR,EPDM |
| 振動 Vibration | 壓力范圍 ≤ 58 PSI (4 BAR)時為10g (20-2000Hz) 壓力范圍 > 58 PSI (4 BAR)時為20g (20 - 500Hz) |
| 沖擊 Shock | 50g (11ms) |
| 電源電壓 Supply Voltage | 4 - 20mA : 8 - 30 VDC 0 - 10V : 12 - 30 VDC 0.5 - 4.5V : 4.5 - 5.5 VDC (比例) 0.5 - 4.5V : 8 - 30 VDC 0 - 5V : 8 - 30 VDC 1 - 5V : 8 - 30 VDC *其它電源電壓可按要求定制 |
| 保護 Protection | 過電壓，短路，反極性 |
| 響應時間 Response Time | <1ms |
| 防護等級 Ingress Protection | IP67 (電氣連接M2為IP65) |
| 合規 Compliance | IEC/EN 61000-4-3(2006) 100V/m 80-1000MHz IEC/EN 61000-4-4(2004) Class 3 IEC/EN 61000-4-6(2006) 3Vrms 0.15-80MHz ROHS |
| 重量 Weight | 0.15 磅 (0.07千克) |

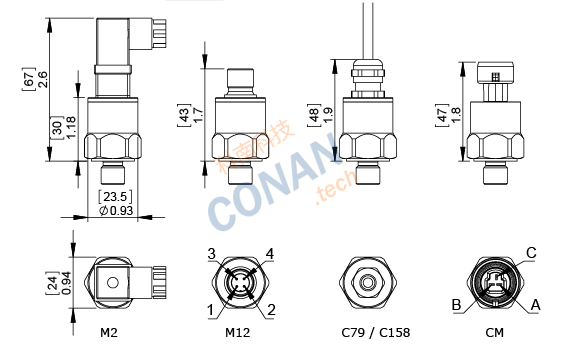

外形尺寸 Dimensions

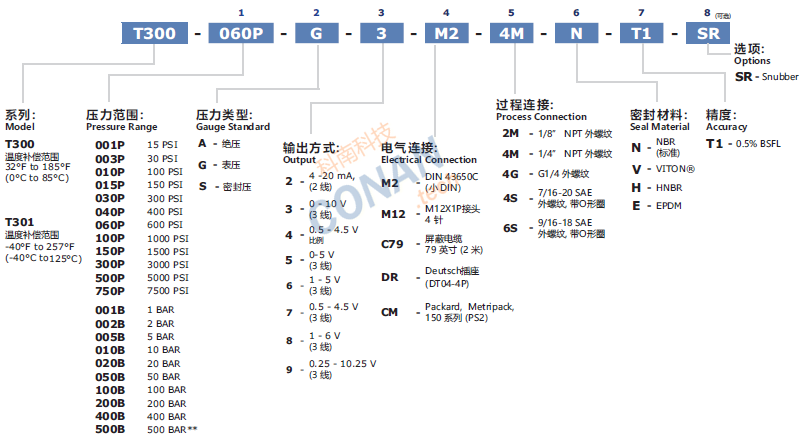

訂購信息 Ordering Information
** 對于量程7500PSI(500BAR)，僅可提供7/16 SAE過程連接。
* 其他材料和特殊選項，可按要求定制，請咨詢我們。
